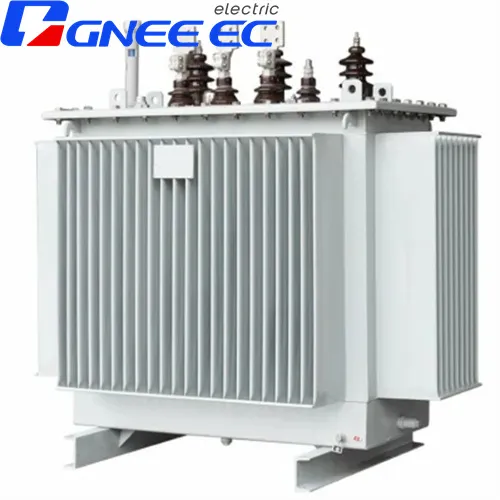

250 KVA 11KV energiajaotuse trafo
Kas teil on küsimusi? GNEE Müügi esindajad on nüüd reaalajas vestluseks saadaval
Saada e-post:sales@gneeelectric.com
Tel:+8615824687445
Toote sissejuhatus
250KVA 11KV jaotusrafo sisaldab peamiselt järgmisi samme:
Kosiini tootmisjoonised: arvutage südamiku suurus vastavalt trafo võimsusele ja sisendile ja väljundpingele, kinnitage emailitud traadi spetsifikatsioonid vastavalt praegusele suurusele ning kaaluge põhjalikult kulude ja temperatuuri tõusu, et määrata kindlaks räni teraselehtede ja emailitud juhtmete spetsifikatsioonid.
CLAMMi tootmine: tehke peamine raami klamber vastavalt trafo suurusele, et tagada vastupidavus
Insulatsiooni tootmine
CORORE VILDING: kasutage südamiku virnastamiseks räni terasest lehti, nõudes korrektset tihendust, et tagada stabiilsus pärast elektromagnetilist induktsiooni
Coil Winding: Tukestage trafo mähis, et tagada mähise tahke ja kena, pöörake erilist tähelepanu ventilatsiooni ja soojuse hajumise pilude töötlemisele.
| Hindatud jõud (KVA) | Kõrgepinge (KV) | Madalpinge (KV) | Ühenduse sümbol | Koormuseta kaotus (W) | Koormakaotus (W) | Pole koormusvoolu (%) |
| 400KVA | 10kV 11kV 20kV 35kV |
0.4 | Ydn11 Yyn 0 |
570 | 4300 | 0.45 |
| 500KVA | 680 | 5410 | 0.45 | |||
| 630KVA | 810 | 30800 | 0.4 | |||
| 800KVA | 980 | 7500 | 0.4 | |||
| 1000KVA | 1150 | 10300 | 0.35 | |||
| 1250KVA | 1360 | 12000 | 0.3 | |||
| 1600KVA | 1640 | 145000 | 0.6 | |||
| 2000KVA | 1950 | 19140 | 0.6 | |||
| 2500KVA | 2340 | 22220 | 0.5 |
Raami komplekt: monteerige peamine raam ja terminal, et lõpetada trafo esimene komplekt.
Taotlege pinge/pinge test: kontrollige, kas emailitud traat on tootmisprotsessi ajal kahjustatud ja kas mähise pöörde suhe on õige.
Vaakumlakkimine/kuivatamine: suurendage vaakumlakkimise kaudu räni terasest lehtede ja emailitud juhtmete isolatsiooni ja kuivatage need, et parandada trafo isolatsiooni ja eluiga.
Transformeri komplekt: paigaldage trafo kaitsmiseks vajalikud lisaseadmed, nagu ventilaatorid, kaitselülitid ja kaitsjad.
Lühise/koormuseta/koormuse/temperatuuri tõusu test: kvaliteedikontroll enne tehasest lahkumist tagamaks, et trafo jõudlusparameetrid vastavad nõuetele.
250KVA 11KV jaotustrafo tehnilised parameetrid ja omadused hõlmavad:
Nimivõimsus: 250KVA
Hindepinge: 11kV
Impedantsi pinge: 4%
Toote sertifikaat: ISO9001: 2000
Isolatsiooni hinne: H klass
Omadused: madal kadu, hea energiasäästu efekt, ohutu ja usaldusväärne, tulekindel ja plahvatuskindel, lihtne hooldus jne.
