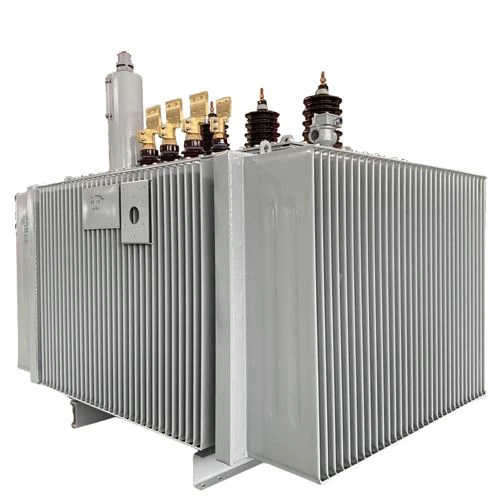

33kV õliga sukeldatud jaotustrafo
Kas teil on küsimusi? GNEE Müügi esindajad on nüüd reaalajas vestluseks saadaval
Saada e-post:sales@gneeelectric.com
Tel:+8615824687445
GNEE-l on laos mõni 33 KV õlitrafo, see on esimene, kes teenib!
33 KV õli{1}}jaotustrafo on oluline seade elektrijaotusvõrgus ning tööstus- ja kaevandusettevõtete toite- ja jaotussüsteemis. GNEE projekteeritud trafol on lekkekindel-konstruktsioon, mille omadused on väikesed, madal müratase ja kõrge töökindlus.
õliga sukeldatud trafo, mis pakub valikut Yyn0 või Dyn11 vektorrühma konfiguratsioonide vahel laias võimsusvahemikus 30 kVA kuni 31500 kVA.
Faas:kolm
Jahutusmeetod:ONAN, ONAF/ OFAF
Sagedus:50 või 60 Hz
Vektorrühm:Dyn11, Yd11, Ynd11 või teised
Mahutavusvahemik:50KVA kuni 3150KVA
Primaarpinge:30 KV kuni 38,5 KV
Jahutid: gofreeritud sein või radiaator
Õli säilitamine: hermeetiliselt suletud või konservaator/vaba hingamine
Kraani vahetaja: väljalülitatud-vooluringi või sees-laadimise. 3 sammud; 5 sammu; 7 sammu; 9 sammu; 13 sammu; 17 sammu
Jahutuskeskkond: mineraalõli
Mähised materjalid: alumiinium või vask
Osad:Õli väljalaskeklapp, õlitaseme näidik, termomeeter, gaasirelee, rõhualandusklapp, maandusklemm, tõsteaasad, andmesilt, välispuksid jne.
Hindamisplaat:Jah (kliendi bränd)
Täitmise standard:IEC 60076, GB1094.1-2018
|
33KV 35KV õlitrafo peamised tehnilised parameetrid |
||||||||||||
| Nimivõimsus KVA | Pinge kombinatsioon | Ühenduse sümbol | Väljas-koormuskadu (KW) | Koormuskadu-(KW) (75 kraadi) | impendants (%) | Kaal (KG) | Mõõdud (mm) | |||||
| Kõrgepinge (KV) | Puudutusvahemik (%) | Madalpinge (KV) | Õli | Kokku | Pikkus | Laius | Kõrgus | |||||
| 50 | 25 30 33 35 |
±5 ±2x2.5 |
0.23 0.38 0.4 0.44 0.48 0.6 |
Dyn11 Yyn0 |
0.166 | 1.285 | 6.44% | 165 | 535 | 1120 | 670 | 1235 |
| 80 | 0.209 | 1.734 | 6.66% | 195 | 670 | 1120 | 700 | 1270 | ||||
| 100 | 0.244 | 2.138 | 6.39% | 210 | 745 | 1120 | 720 | 1285 | ||||
| 125 | 0.286 | 2.552 | 6.27% | 215 | 790 | 1160 | 715 | 1330 | ||||
| 160 | 0.3 | 3.027 | 6.40% | 245 | 970 | 1245 | 785 | 1365 | ||||
| 200 | 0.361 | 3.649 | 6.28% | 360 | 1050 | 1245 | 795 | 1380 | ||||
| 250 | 0.424 | 4.294 | 6.49% | 285 | 1175 | 1335 | 880 | 1395 | ||||
| 315 | 0.51 | 5.2 | 6.31% | 310 | 1305 | 1380 | 920 | 1420 | ||||
| 400 | 0.613 | 6.171 | 6.31% | 355 | 1540 | 1510 | 1010 | 1455 | ||||
| 500 | 0.716 | 7.452 | 6.51% | 390 | 1760 | 1120 | 1105 | 1502 | ||||
| 630 | 0.897 | 8 65 | 6.60% | 430 | 2000 | 1120 | 1210 | 1527 | ||||
| 800 | 1042 | 10.181 | 6.24% | 525 | 2545 | 2080 | 1215 | 1770 | ||||
| 1000 | 1.22 | 12.375 | 6.30% | 600 | 2885 | 2125 | 1270 | 1850 | ||||
| 1250 | 1.457 | 15.119 | 6.40% | 690 | 3275 | 2150 | 1300 | 1950 | ||||
| 1600 | 1.796 | 18.337 | 6.53% | 840 | 3955 | 2310 | 1355 | 2070 | ||||
| 2000 | 2.105 | 21.122 | 6.47% | 1010 | 4775 | 2390 | 1395 | 2170 | ||||
| 2500 | 2.514 | 25.296 | 6.29% | 1145 | 5550 | 2515 | 1435 | 2300 | ||||
| S20 õliga-kasutatud kolme-faasi topelt-mähisega tühi-koormuspinge reguleerimise jõutrafod | ||||||
| Nimivõimsus kVA |
Pinge kombinatsioon | -Koormuse kadu puudub kW |
Koormuskadu (75 kraadi) kW |
Lühise{0}}takistus % |
||
| Kõrgepinge (kV) | Puudutusvahemik | Madalpinge (kV) | ||||
| 3150 | 33 35 38.5 |
±5% ±2×2.5% |
0.4 | 2.0 | 20.7 | 7 |
| 4000 | 2.3 | 24.6 | ||||
| 5000 | 2.8 | 28.2 | ||||
| 6300 | 3.4 | 31.5 | 8 | |||
| 8000 | 4.7 | 34.6 | ||||
| 10000 | 5.7 | 40.8 | ||||
| 12500 | 6.5 | 48.4 | ||||
| 16000 | 7.9 | 59.2 | ||||
| 20000 | 9.4 | 71.6 | ||||
| 25000 | 11.1 | 84.6 | 10 | |||
| 31500 | 13.1 | 100.8 | ||||
| S22 õliga-kasutatud kolme-faasi topelt-mähisega tühi-koormuspinge reguleerimise jõutrafod | ||||||
| Nimivõimsus kVA |
Pinge kombinatsioon | -Koormuse kadu puudub kW |
Koormuskadu (75 kraadi) kW |
Lühise{0}}takistus % |
||
| Kõrgepinge (kV) | Puudutusvahemik | Madalpinge (kV) | ||||
| 3150 | 33 35 38.5 |
±5% ±2×2.5% |
0.4 | 1.7 | 20.7 | 7 |
| 4000 | 2.0 | 24.6 | ||||
| 5000 | 2.4 | 28.2 | ||||
| 6300 | 2.9 | 31.5 | 8 | |||
| 8000 | 4.0 | 34.6 | ||||
| 10000 | 4.8 | 40.8 | ||||
| 12500 | 5.5 | 48.4 | ||||
| 16000 | 6.7 | 59.2 | ||||
| 20000 | 7.9 | 71.6 | ||||
| 25000 | 9.4 | 84.6 | 10 | |||
| 31500 | 11.1 | 100.8 | ||||
Thetuumon valmistatud kvaliteetsest-kvaliteetsest-siikoonterasest lehtedest, millel on madal-koormuskadu.
Kõrge{0}}pingemähisomab kihilist struktuuri, millel on kõrge mehaaniline tugevus, tasakaalustatud jaotus ja tugev lühis{0}}takistus.
Üldine struktuur ontäielikult suletud, ja vaakumõli täitmise protsess on vastu võetud, et tagada trafoõli isoleerimine välisõhust, vältida õli vananemist ja parandada trafo töökindlust.
Thegofreeritud õlipaakkasutatakse, mida on lihtne töödelda, millel on kõrge mehaaniline tugevus, hea keevitusefekt, leke puudub ja hea soojuseraldusvõime.
Onilus välimus ja väike suuruse ja seda kasutatakse laialdaselt linnade ja maapiirkondade elektrivõrkudes.
Siin on teie jaoks meie klientide näited
Venemaa kliendid
Andmeleht N aste 2-A: trafo H61 33 kV/400V 160 kVA
|
NIMETUSED |
S ÜKSIKUD |
KONKREETSED ANDMED |
|
Tegija |
Tuleb märkida |
|
|
Võrdlusstandard |
IEC 60076 |
|
|
Tüüp |
Faas |
|
|
Vat |
Hermeetiline |
|
|
Täitmine |
Tropicaliseerunud |
|
|
Dielektriline |
PCB{0}}vaba õli |
|
|
Paigaldamine |
Masti peal |
|
|
Töökeskkonna temperatuur |
kraadi |
45 |
|
Nimisagedus |
Hz |
50 |
|
Nimivõimsus |
Kva |
160 |
|
Nimi primaarpinge |
Kv |
33 |
|
Algkoolile määratud isolatsiooniaste |
Kv |
36 |
|
Etappide arv algkoolis |
03 |
|
|
Sekundaarne pinge |
V |
400/230 |
|
Pinge reguleerimise vahemik M-poolel tühimassiga |
% |
±2.5 |
|
Sidumine |
Yzn11 |
|
|
Lühise pinge |
% |
4 - 4.5 |
|
Neutraalne suurus ühe koorma jaoks |
% |
100 |
|
Maksimaalsed vaakumikaod |
W |
230 – 460 |
|
Kaod Maxi koormuse tõttu |
W |
1450 - 2350 |
|
Maksimaalne püsioleku-õli temperatuur |
kraadi |
55 |
|
Mähiste maksimaalne temperatuur püsiolekus |
kraadi |
60 |
|
Mähismaterjal |
Elektrolüütiline vask |
|
|
Maksimaalne müratase |
Db |
52 |
|
50Hz tööstusliku sageduse hoidmine, 1 min |
Kv |
50 - 70 |
|
Lööklainekindlus (1,2/50 mikronit) |
Kv |
125 - 170 |
|
Jahutus |
ONAN |
|
|
Nimesilt |
01 |
|
|
Maandusühendus |
01 |
|
|
Mõõdud Kõrgus/laius/sügavus |
mm x mm x mm |
1200 X 1050 X 710 |
|
Trafo kogumass koos õliga |
Kg |
400 |
|
Õli mass |
Kg |
90 |
|
VÄRVI |
||
|
Troopiline ja{0}}roostevastane |
||
|
Kihid |
||
|
Sideaine |
||
|
Värv |
||
|
Kaasa tuua plaanid ja tehnilised skeemid. |
||
