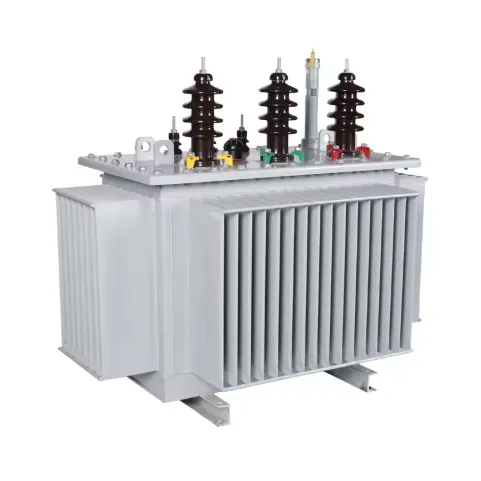

S 11 315 KVA õli sukeldatud trafo tutvustamine
GNEE Transformer tarnib s 11 315 KVA kolm - faasiõliga täidetud jaotuse trafo.
S11 seeria on täielikult suletud raua südamiku jaotusrafo. Viimastel aastatel välja töötatud madal müra- ja madala kadude trafodel pole rauasüdamikus, mis vähendab oluliselt nr - koormuse kadu ja nr - koormusvoolu ning vähendab nr - koormuse voolu . 60%~ 80%, kõrged ja madalad voldikooled on Compency Compence, mis on Compence Compence Compence'i, mis on Compence Compence Compence West Compence West Compen Wenting West Compen Wenting Commas Commas Comban Welk. Hea, mis suurendab veelgi trafo varguse anti -.
Õlitüüpi trafosid saab laialdaselt kasutada kõrge - tõusuhoonetes, ärikeskustes, metroodes, lennujaamades, jaamudes, tööstus- ja kaevandusettevõtetes, puurimisplatvormides ja naftatootmisplatvormides. Need sobivad eriti kõrge tulekaitsevajadusega kohtades (näiteks tuleohtlikud ja plahvatusohtlikud alad) ja karmi keskkonna jaoks. Lisaks saab neid kasutada ka toiteallikaks ja valgustuse jaoks elamurajoonides, kommerts tänavatel, tööstus- ja kaevandusfirmades, aga ka maapiirkondades.
funktsioonid:
1. ökonoomne ja keskkonnasõbralik hea jõudlusega
S11 seeria trafoproduktidel on madalamad kaotused ja voolud kui S9 seerial. Kuna raua südamik (rist - on puhas ring) on pidevalt haavatud, on räni terasest lehe orientatsioon täielikult ära kasutatud ja raua südamiku struktuur on loomulikus pingutusseisundis, ilma et oleks vaja pingutada klambreid, vältides jõudluse deansioonist, mis on põhjustatud klammerdatud, nr - koormus on 45%{{45%{{{45%, nr {{4}. Voolu väheneb 60%-80%.
2. trafo pikem eluiga
Kütusepaak on täielikult suletud konstruktsioon. Kütusepaaki ja kütusepaagi serva saab kinnitada poltidega või surnuks keevitada. Isoleeriv õli ei puutu õhuga kokku ja isoleeriva jõudluse vananemiskiirus aeglustub, pikendades sellega kasutusaja;
3. madal müra
Müra vähendab rohkem kui 10 detsibelli. Transformeri südamik ise on sujuv tervik ja struktuur on kompaktne. Mürataset töö ajal vähendatakse 7-10dB võrra, mis sobib väga hoonete ja elukohtadesse paigaldamiseks.
4. Usaldusväärne operatsioon
Kütusepaagi osad on parandatud, usaldusväärsust on suurendatud ja tehnoloogilist taset on parandatud, et tagada pitseri usaldusväärsus.
5. Trafo on väike suurusega
S11 kasutab gofreeritud plaadi radiaatoreid. Kui õli temperatuur muutub, laieneb gofreeritud plaat ja lepingu temperatuuri muutumisel. See võib asendada naftakonservaatori rolli.
S 11 315 kVA kolm - faasiõliga täidetud jaotuse trafo tehnilised andmed
|
Primaarpinge |
Sekundaarne pinge |
Vektorigrupp |
Ei - koormuse kaotus |
On - koormuse kaotus |
|
6kV |
0,4 kV |
Dyn11 |
480W |
3830W/3650W |
| Sagedus | 50/60Hz | Etapp | Kolm |
| Väljundpinge | 110V,380V,400V | Sisendpinge | 10kV, 11kV, 15kV, 22kV, 30kV |
| Lähtekoht | Henan, Hiina | Mähise number | Kolmekordne - mähise mähis |
| Mudelnumber | S11 | Mähise struktuur | Kihiline mähis |
| rakendus | Võimsus | Nimivõimsus | 30-3000KVA |
| Tüüp | Õli - sukeldatud trafo | Kuju | Ring |
| Jahutusmeetod | Õlijahutus | Mähismaterjal | vask/alumiinium |
| Materiaalne | vask/alumiinium |
ettevõtte profiil
GNEE Transformeril on tugev tootmisvõimsus ja tõhus turundusmeeskond.
Meie trafotoodete hulka kuuluvad 500kV, 400kV, 330kV, 220kV ja 110KV ultra - kõrgepingetransformeerid, erinevad kuivad - tüüpi trafod/õliga sukeldatud trafod/amorfsed sulamist trafod 35 kV ja allpool olevad, uued energiatranspordid ja eeltefabrated.
Ekspordiseeria: üksik - faasitrafo, kolm - faasitrafo, silindriline trafo, isolatsioonitrafo, juhtimisfond, pingeregulaator ja muud tooted ning erinevad spetsifikatsioonid spetsiaalsete trafode, näiteks maapealsete trafode, ARC -i maandumise trafestoritega, REC -trafod, REECTRIFORID, REECTIFORID, ELECTRIFORIDID Transformerid jne.
GNEE Transformer on järjest läbinud ISO9001, ISO14001, ISO45001, SA8000 Süsteemi sertifikaadi. Samal ajal on 10kV ja 35kV taseme jaotus trafod ja kasti tüüpi alajaamad saanud interna -- Electrotehnical Commission IEC sertifikaat, USA UL -i sertifikaat, Saksa TUV sertifikaat, EL CE -sertifikaat, Hollandi KEMA sertifikaat ja GOST -i sertifikaat. Meie toodete müük hõlmab globaalset turgu, sealhulgas 72 riiki ja piirkonda, näiteks Ameerika Ühendriigid, Euroopa, Kanada, Mehhiko jne.
Transformeri töökoja seadmete kuvamine
trafo tüübid GNEE -st
Hankige trafo tellimuse spetsifikatsioon
Gnee trafoTellimuse spetsifikatsioon
|
Meie ettevõtte toodete valimisel esitage järgmised andmed, et teid paremini teenindada. |
||
|
Nõudja |
||
|
Nõudja: |
TelefonMethods: |
Faks: |
|
Projekti tehniline juht: |
TelefonMethods: |
Postkast: |
|
Trafo tüüpi valik |
||
|
□ kuiv trafo {□ SC (B) Epoksüvaik □ SC (B) mitte - kapseldatud} □ Ameerika kast (ZGS) {□ terminali tüüp (- z -) □ Ringvõrgu tüüp (- h -)} □ Euroopa kasti muutus (YBM) {□ Kuiv muutus □ Õlimuutus} |
□ Oil - sukeldatud Transformer {□ täielikult suletud (- m -) □ õli - laager padi} □ amorfoosne sulamistrafo {□ kuiv amorfne □ õli amorfne} □ Spetsiaalne trafo {alald, ahi, kaevandus jne} |
|
Trafo põhiandmete valik
|
Kasutusriik: |
|
|
Faasinumber: |
□ Kolm - etapp (S tavaline) □ monofaas □ muu (muu () |
|
Sagedus: |
□ 50Hz (tavapärane) □ 60Hz □ Muu () |
|
Trafoõli: |
□#25 (tavapärane) □#45 (minimaalne temperatuur alla 25 kraadi) |
|
Nimivõimsus: |
□ () KVA kasutustingimused □ välistüüp □ sisetüüp |
|
Kõrgus: |
□ Vähem kui 1000m (tavapärane) □ 1000–2000m □ 3000m 以上 üle |
|
Nimetatud pinge (kõrge pinge) |
□ 6KV □ 10kV □ 20kV □ 35kV □ 66KV □ 110kV □ 220kV □ Muu (muu (muu () |
|
Nimetatud pinge (madalrõhk) |
□ 0,4kV □ 0,66kV □ 10kV □ 10,5kV □ 35kV □ 其他 Muu () |
|
Ühendatud rühm |
□ Dyn11 (tavapärane) □ yyn0 □ ynd11 □ li0 (üksik - faas) □ muu (muu () |
|
Impedants (%): |
□ 4% □ 4,5% □ 5,5% □ 6% □ 6,5% □ 7,5% □ 8% □ Muu () |
|
Pingeregulatsiooni režiim |
□ pingeregulatsioon ilma ergastuseta (tavapärane) □ - koormuse pinge reguleerimisel (z) |
|
Pingeregulatsiooni vahemik |
□ ± 2*2,5% □ ± 5% □ ± 3*2,5% □ Muu () |
Trafo lisavalik
|
□ ventilaator □ temperatuurikontroll {□ levinud □ 485 arvutiliidesega} □ Kuiv ümbris {□ Tavaline terasplekk □ alumiiniumsulam »roostevaba teras} □ Kuiva korpuse kaitsetase (□ IP20 (tavapärane) □ IP ()} □ Kuiva korpuse kõrguse nõuded {□ Puudub □ Nõuded[ ]} □ Kuiva muutuva kesta kaabli režiim {□ üles - ja - out □ Up - ja - alla □ alla - sisse/alla - out □ alla -- välja □ alla - sisse/ alla - out □ alla - in/ külg - out [□ vasakul □ parem - out]}} |
|
Märkus: 1. (kuiva vahetuse nõuded S 100KVA Transformer ei sisalda fänne, näiteks fänne, tuleb laadida 2. (õlimuutused<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Muud erinõuded (allpool kehtivad lisatasud)
|
Kuiv trafo |
□ kest ja alumine plaat {□ tavaline □ täielikult suletud} □ reisielell □ magnetiline LO □ Nulljärjestuse trafo □ vaskvarda madalapinge kappi □ Kaitsevõrk □ Valgustus □ 100 kVa või vähem ventilaator □ amortisaator |
|
Õli - sukeldatud trafo |
A □ 400KVA ja alla madala pinge väljalaskeava OABC faasi juhtmestiku klemmidega □ 630KVA või allpool nõuab temperatuuri kontrolli A □ 630KVA ja allpool peavad olema varustatud gaasireleega |
