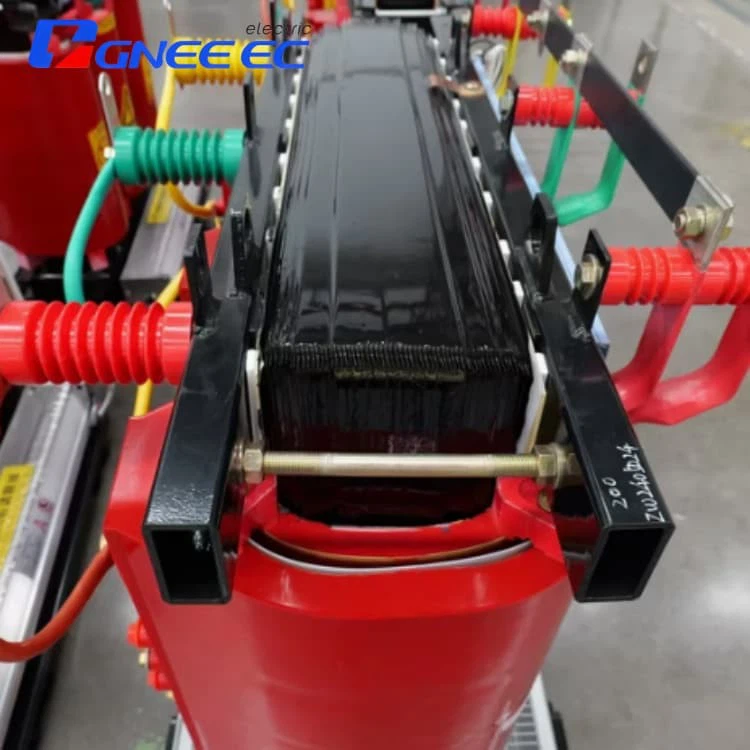

100 kVa 10/0,4 kuiva tüüpi vaigu valatud trafo
suutlikkus: 100kva
Pinge: 10/0,4 kV
Delivery Aasta: 2023
Country: Saksamaa
Key eelised:
Kõrge energiatõhusus: Madala kaotusega disain vastab ELi tasemele 1. energiatõhususe standarditele .
Kompaktne struktuur
Äärmuslik keskkonnatakistus
Keskkonnasõbralik vastavus: naftavaba isolatsioon vastab ROHSi keskkonnadirektiividele, kõrvaldades reostusriskid .
Kas teil on küsimusi? GNEE Müügi esindajad on nüüd reaalajas vestluseks saadaval
Saada e-post:sales@gneeelectric.com
Tel:+8615824687445
Toote ülevaade kuiva tüüpi vaigu valatud trafost
100 kVa 10/0,4 kuiva tüüpi vaigu valatud trafo on suure jõudlusega kuiva tüüpi trafo, mis on loodud ärihoonete, tööstuslike taimede ja taastuvenergia süsteemide jaoks . Selle tuum kasutab epoksüvaiku vaakumvalutehnoloogiat, tagades mähiste täieliku isolatsiooni ja raudse südamiku parema tulekindluse jaoks (F1 reiting), korrosiooni vastupanu ja lühikese tingimuse korral {5-ndakesi, isegi kui kõrged tuumiksused, nagu see on tuumik, mis on tuimiline, isegi kui kõrged keskkonnad. 10kV sisendpinge reiting 0 . 4KV väljundisse, see integreerub paindlikult globaalsetesse elektrivõrkudesse ja vastab rahvusvahelistele elektristandarditele . erinevalt traditsioonilistest õli-immerdeeritud trafodest, see mudel välistab jahutava õli hoolduse ja lekkeriskid, samas kui ROOHS-i keskkonnaregulatsioonid {{{{12) installib {12%{{12 {}. Transpordikulud ., mis on varustatud intelligentse temperatuurikontrollisüsteemiga, jälgib see reaalajas mähise temperatuuri, et tagada pikaajaline stabiilsus ., ühendades Energy efektiivsuse, vastupidavuse ja madala süsinikdioksiidi atribuutide, on see trafo eelistatud valik kogu Euroopas, kaguosas, kaguosas.
Toodete parameeter
| Trafo tüüp | Vaigu valatud kuiv tüüp |
| Faasi arv | Kolmefaasiline |
| Mähise tüüp | Kaks mähist |
| Mähismaterjal | Alumiinium/vask |
| Nimivõimsus | 30-2500 KVA |
| Kõrgepinge | 10/11kV |
| Madalpinge | 0,4 kV |
| Koputusvahemik | ±2x2.5% |
| Takistuspinge | 4% |
| Koormuseta kahju | 0,27kW |
| Ilma laadimisvool | 2% |
| Sagedus | 50/60Hz |
| Ühendusrühm | Yyn 0/Dyn11 |
| Jahutusmeetod | Anaf |
| Isolatsiooniklass | F |
| Termiline klass | F1 |
| Kaitsetase | Ip 00/ip20/ip30 |
| Kliimaklass | C2 |
| Keskkonnaklass | E2 |
| Temperatuuri tõus | 100K |
| Operatsiooni kõrgus | Vähem või võrdne 1000m |
| Mudel | Nimivõimsus | Link Groupi silt | Pingekombinatsioon (KV) | Koormuseta kahju | Koormuskaotus (W) | Ilma laadimisvool | Lühiseta impedants | ||
| (KVA) | Kõrgrõhk | Kraanivahemik | Madalrõhk | (W) | 120ºC(F) | (%) | (%) | ||
| Sc 12-30- nx3 | 30 | Yyn 0 või Dyn11 |
10 6.3 6 |
±5% ±2×2.5% või +3/-1×2.5 |
0.4 | 150 | 710 | 2 | 4 |
| Sc 12-50- nx3 | 50 | 215 | 1000 | 2 | 4 | ||||
| Sc 12-80- nx3 | 80 | 295 | 1380 | 1.5 | 4 | ||||
| Sc 12-100- nx3 | 100 | 320 | 1570 | 1.5 | 4 | ||||
| Sc 12-125- nx3 | 125 | 375 | 1850 | 1.3 | 4 | ||||
| Sc (b) 12-160- nx3 | 160 | 430 | 2130 | 1.3 | 4 | ||||
| Sc (b) 12-200- nx3 | 200 | 495 | 2530 | 1.1 | 4 | ||||
| Sc (b) 12-250- nx3 | 250 | 575 | 2760 | 1.1 | 4 | ||||
| Sc (b) 12-315- nx3 | 315 | 705 | 3470 | 1 | 4 | ||||
| Sc (b) 12-400- nx3 | 400 | 785 | 3990 | 1 | 4 | ||||
| Sc (b) 12-500- nx3 | 500 | 930 | 4880 | 1 | 4 | ||||
| Sc (b) 12-630- nx3 | 630 | 1070 | 5880 | 0.85 | 4 | ||||
| Sc (b) 12-630- nx3 | 630 | 1040 | 5960 | 0.85 | 6 | ||||
| Sc (b) 12-800- nx3 | 800 | 1215 | 6960 | 0.85 | 6 | ||||
| Sc (b) 12-1000- nx3 | 1000 | 1415 | 8130 | 0.85 | 6 | ||||
| Sc (b) 12-1250- nx3 | 1250 | 1670 | 9690 | 0.85 | 6 | ||||
| Sc (b) 12-1600- nx3 | 1600 | 1960 | 11730 | 0.85 | 6 | ||||
| Sc (b) 12-2000- nx3 | 2000 | 2440 | 14450 | 0.7 | 6 | ||||
| Sc (b) 12-2500- nx3 | 2500 | 2880 | 17170 | 0.7 | 6 | ||||
Energiasäästliku jõudluse eelised
100KVA 10/0,4 kuiva tüüpi vaiguga valatud trafo paistab silma rohelise energia muundamise nurgakiviga, tuuma energiasäästlike uuendustega:
① Ülimalt madala koormuse kaotus: suure läbilaskevõime räni terasest ja astmelisest vooru virnastamine vähendavad mittekoormamist 35% võrreldes riiklike standardite võrra, säästes üle 700 dollari aastas (tuginedes tööstuslikele elektrimääradele) .
② Nutikas soojusjuhtimine: Resin-encapsulated windings paired with forced-air cooling enhance heat dissipation by 40%, minimizing copper and iron losses, maintaining >90% efektiivsus 85% koormusega .
③ Täielikult suletud isolatsioon: epoksüvaigu kapseldamine blokeerib hapniku ja niiskuse, takistades efektiivsuse halvenemise oksüdatsiooni, tagades 20+ aastate stabiilse töö .
④ Null lisavõimalus: Dry-type design eliminates oil pumps and conservators, cutting operational energy use by 15%, with >80 tonni CO₂ vähendamist selle elutsükli võrreldes õliga täidetud mudelitega .
⑤ Koormaga kohanev optimeerimine: dünaamiline magnetvoo reguleerimine säilitab<2% efficiency fluctuation across 30%-100% load ranges, ideal for volatile renewable energy grids.
Tüvi ja Hiina 1. astme energiatõhususe sildi sertifitseeritud trafo kasutab oma energy-säästjat, Eco-sõbralikku ja Lalbled kolmekordsed tugevused, et toita võimule kõrgetasemelised projektid nagu Saksa tööstuspargid ja Singapuri andmekeskused, kiirendades globaalseid süsinik-neutraalsuse eesmärke ..
Miks valida meid?
GneeRangelt järgib põhjalikku vastuvõtu testimisprotsessi, et tagada iga seadme jõudlus standarditele .. Meie tooteid ja teenuseid on edukalt rakendatud enam kui 50 riigis ja piirkonnas kogu maailmas . kui usaldusväärset globaalset tööstuspartnerit, aitame alati klientidele saavutada oma jätkusuutliku arengu visiooni ja 5-protsendiliste teenuste kaudu} {{{{}.
Toetama
• Eelmüük: tasuta tehniline nõustamine, joonistamise ülevaade ja installimise koolitus .
• Müügijärgne:
o 2 aastat ülemaailmne garantii; 5- põhikomponentide aasta garantii .
o 7 × 24- tunni kaugtugi, tõrkereaktsioon sees<24 hours.
o Kasutusjuhend .
Meie tehas
Pakkimine ja kohaletoimetamine
