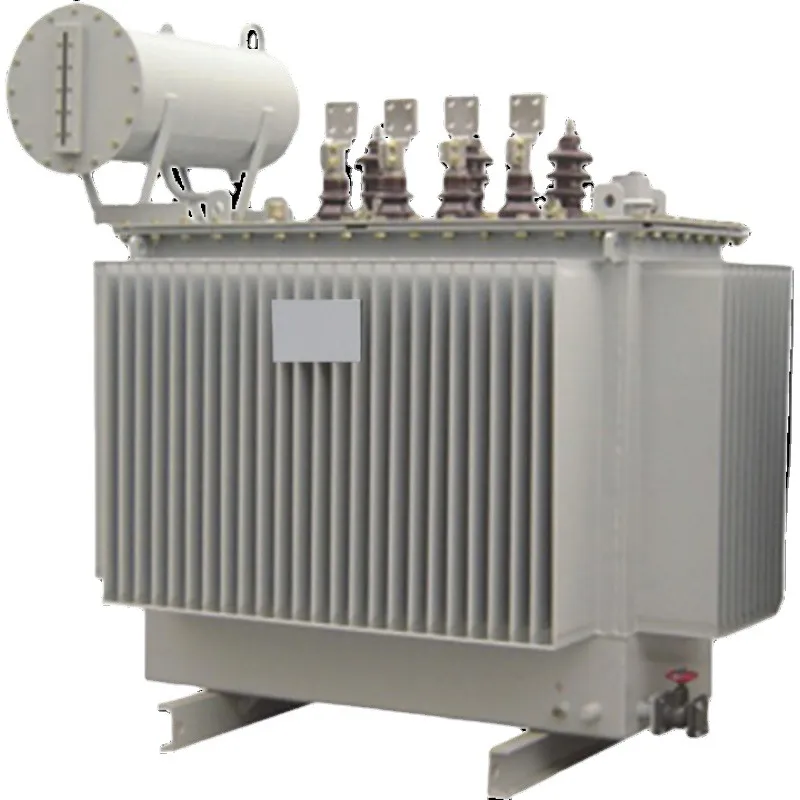

35kV õli-lmmerseeritud trafo
35kV õli-nihutatud trafo kasutab äärmiselt nutikat kujunduskontseptsiooni: tuumakomponentide sukeldamine isoleerõlisse. See disain käsitleb kolme võtmeküsimust: 1. Soojuse hajumise efektiivsus: Trafoõli soojusmaht on enam kui 10 -kordne õhk, mis võib kiiresti eemaldada Winding2 tekitatud soojuse. Isolatsioonikaitse: õlikeskkonna lagunemispinge võib jõuda 4–6-kordse õhuni, takistades tõhusalt kõrgepinge tühjenemist3. Korrosiooni ennetamine: õlikiht isoleerib hapnikku ja viivitab metallkomponentide oksüdeerumisega
Küsi pakkumist
Räägime nüüd
Kas teil on küsimusi? GNEE Müügi esindajad on nüüd reaalajas vestluseks saadaval
Saada e-post:sales@gneeelectric.com
Tel:+8615824687445
Toote sissejuhatus
35kV õli-nihutatud trafo on madala kadu, madala müra, lekke puudumise ja lühise takistuse omadused. Seda tüüpi naftatrafo sobib eriti rakenduste jaoks, mis nõuavad suure koormuse mõju vastu. Näiteks kui suured seadmed tekitavad käivitamisel suure löögi koormusi või kui süsteem peab lühise rikke korral pakkuma suurt voolutuge, saavad 35kV õliga täidetud toitetrafod sellega rahulikult hakkama ja tagada vooluringi stabiilse töö. Lisaks kasutatakse seda laialdaselt erinevat tüüpi tööstus- ja kaevandusfirmades, näiteks terastaimedes, keemiatehastes, kaevandustes jne. Nendel kohtadel on toiteallika kvaliteedi jaoks äärmiselt kõrged nõuded.
Tehniline spetsifikatsioon
| Etapp: kolm |
Esmane pinge: kuni 35kV |
| Teisene pinge: kuni 800 V |
Nimivõimsus: kuni 4000 kVa |
| Vektorigrupp: Yyn0, Dyn11 |
Jahutus tüüp: Onan |
| Tuummaterjal: räniratas |
Mähismaterjal: vask/alumiinium |
| Kättesaadavad vedelikud: mineraalõli ja estri vedelikud |
Tootestruktuur ja eelised
- Täielikult kalduva astmeliigese kasutuselevõtt, magnetvoo suunda parandamine, lokaalse magnetvoo küllastumise välistamine raua südamiku liigendil, vähendades koormata kadu ja raua südamiku voolu ning vähendades trafo müra;
- Raudsüdamik võtab kasutusele tõmbeplaadi struktuuri. Lühise takistuse suurendamiseks jaotatakse rõhuplaadi ümber mitu rõhuküüne. Ülemised ja alumised kõrged ja madala pingega klambrid on ühendatud tugitaladega, muutes raudsüdamiku tervikuks;
- Raudsüdamiku kolonni pind on kaetud spetsiaalse otsapinna liimiga räni terasest lehtede jaoks, mis ühendab räni terasest lehed. Pärast kõvenemist integreeritakse raua südamik.
- Kere alumist osa ja kütusepaagi seina toetab ülitugev elektriline lamineeritud puit, tagades keha alumise osa ohutu ja usaldusväärse positsioneerimise.
35kV nafta-nihutatud trafo on võitnud laia tunnustuse suurepärase jõudluse ja usaldusväärsete töödokumentide eest.
