Kaevandamise kompaktalajaam

Henan GNEE Electric Co., Ltd. on Hiinas üks usaldusväärsemaid kompaktsete kaevandusalajaamade tootjaid ja tarnijaid. Kui kavatsete osta Hiinas valmistatud kohandatud kaevandusalajaama, siis tere tulemast meie tehasest hinnapakkumise saamiseks. Saadaval on kvaliteetsed tooted ja mõistlik hind.

A Kaevandamise kompaktalajaamon raskeveokite-tehase-integreeritud toitejaotusseade,-ehitatud karmides maapealsetes ja maa-alustes kaevanduskeskkondades.

Kaevandatud elektrienergia jaotusrakenduste jaoks mõeldud kompaktseks alajaamaks, see integreerib tugevdatud vastupidavasse korpusesse kesk{0}}pinge jaotusseadmed, kaevandus-klassi trafo, madalpinge-jaotuspaneelid, tõrkekaitsereleed{3} ja abiseiresüsteemid. Kõik sisemised juhtmestiku, montaaži ja kõrge{5}}pinge testid viiakse tehases-enne tarnimist läbi.

Need seadmed vähendavad sissetulevat kesk-pinget (süsteemi pinged 11 kV / 22 kV / 33 kV; vastavate seadmete nimipinged 12 / 24 / 40,5 kV) töökoha -kasutavale madalpingele (0,4 kV / 0,69 kV) raskete ventilaatorite või kaevandusseadmete, konveierite, konveierite, konveierite jaoks ja saidi valgustus.

Erinevalt tavapärastest statsionaarsetest-tsiviljeliselt ehitatud alajaamadest on enamik kaevandamisele-ehitatud mudeleid ehitatud libisemistele või ratastel šassiile, nii et neid saab kaevandamispinna edenedes ümber paigutada.

Kas kujutate juba seda seadet oma saidil ette? Saatke meile oma pinge, võimsus ja saidi tüüp kohe-tagastame kohandatud paigutuse ja kindla hinna 24 tunni jooksul ilma kohustuseta.

Küsi hinnapakkumist

Igas GNEE Electric{0}kaevandusklassi seadmes kasutatakse füüsiliselt eraldatud sektsioone, et piirata rikete levikut ja parandada hooldatavust tugeva tolmu, vibratsiooni ja niiskuse tingimustes.

Kesk-pinge (MV) sektsioon

• RMU / vaakumlüliti{0}}11 kV–33 kV kaevanduse sissetuleva toite jaoks
• Mine{0}}kaitsereleed, piiratud maandus-maandrikke- ja maandus-lekkekaitse, isolatsiooniseire (IMD), blokeerimisohutusmehhanismid
• Ülepingepiirikud, pingeindikaatorid; lühis{0}}taluvuse reitingud, mis vastavad kaevandusvõrgu nõuetele

Kaevandus-klassi trafo sektsioon (kaevandustrafo alajaama süda)Kaks peamist konfigureeritavat valikut:

• Valatud-vaigukuiv-tüüpi trafo (eelistatud maa-alune):ei sisalda tuleohtlikku mineraalõli, välistab tule- ja lekkeohu maa-alustes, gaasilistes või kõrge -tulekahju-riskiga kaevanduspiirkondades; F/H-klassi isolatsioon (IEC 60076-11, F1 leegiaeglustav klass).
• Suletud hermeetiline õli{0}}sukelduv trafo:kulutõhus-avamaa-kaevandamisel; valikuline kõrge-tule-naturaalse estri isolatsioonivedelik (nt FR-3) vastavalt standardile IEC 62770, et suurendada tuleohutust.
• Suure mahuga-konfiguratsioonid:valatud-vaigukuiv-tüüp kuni5000 kVAja suletud õli-kastetakse kuni10 000 kVAsaadaval suure-koormuspinna ja MV-jaotusrakenduste jaoks (üle 2500 kVA tavaliselt tarnitakse 3,3 / 6,6 / 10 / 11 kV sekundaarse väljundi toiteallikaga kaevanduse keskpingevõrkudega).
• Sisseehitatud-temperatuuriandurid, üle-temperatuuri alarmid ja sundventilatsioon taluvad pidevaid raskeid kaevandus-tsüklilisi koormusi.

Madal-pinge (LV) jaotuskamber

• Kaevandusmasinate, konveierite ja lisakoormuste peamine sissetuleva õhu kaitselüliti ja{0}}mitmesuunaline väljaminev söötur
• Ülekoormus/lühis-/maandus-lekkekaitsereleed - kaevandamise ohutuse seisukohalt olulised; reaktiiv-võimsuse kompenseerimise standard maapealsetel seadmetel (maa-aluste seadmete puhul hinnake kondensaatori-panga kasutamist kaevanduse ohutuskoodi järgi, kuna need on gaasitsoonides piiratud)
• Mõõtekapid kaevanduse{0}}energiatarbimise jälgimiseks

Minu-spetsiifiline abi- ja juhtimissüsteem

• Anti-kondensatsiooniküttekehad, tolmu-filtriga sundventilatsioon; suitsu ja kuumuse tulekahju-tuvastusandurid
• SCADA-valmidusside (Modbus-RTU / IEC 61850) pinge, voolu, trafo temperatuuri ja veaalarmide kaugjälgimiseks-reaalajas
• Raske{0}}integreeritud maandussiinide süsteem, mis vastab kaevanduse maanduse-ohutuseeskirjadele

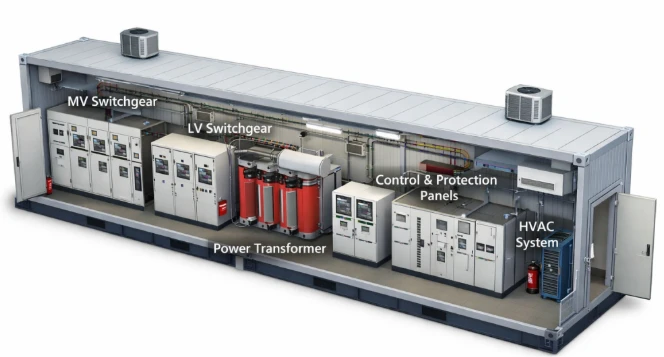

Konteineralajaama kaevandamine (E-maja stiil)

Modifitseeritud raske{0}}ISO-konteineri korpus suurte-mahuga pinnapealsete kaevanduste jaoks.

Täielikult{0}}kindel kabiin, mis sisaldab HVAC-i,{1}}tulekustutust ja täielikku teisest juhtimisruumi.

Sobib suurte avatud{0}}kaevanduste, kaevanduste töötlemisettevõtete ja hübriidkaevanduse-mikrovõrguühenduste jaoks.

Kiire kasutuselevõtt ja vähem ehitustööd- Peaaegu kõik kooste- ja kõrge{1}}kõrgepinge testid on-tehases lõpule viidud. Minu-kohatööd piirduvad vundamendi ettevalmistamise ja kaablite lõpetamisega. Kasutuselevõtuaeg väheneb tavapäraste tsiviilalajaamade kuudelt päevadeni pärast seadme kohalejõudmist-.

Mobiilsus ja korduv{0}}kasutatavus (peamine kaevandamise-konkreetne eelis)- Lülisambale- ja rattale-kinnitatud üksusi saab kaevandamise edenedes ümber paigutada. Mitme alalise alajaama ehitamise asemel kasutavad kaevanduste operaatorid-sama riistvara erinevates kaevetööde tsoonides, vähendades sellega kapitali kogukulusid.

Täiustatud kaevanduste{0}}ohutus- Kuiv-tüüpi trafo valikud kõrvaldavad tuleohtliku-õli ohu maa all. Täielikult lahterdatud korpused piiravad rikete{4}}tule levikut; blokeeritud juurdepääsuuksed takistavad juhuslikku kokkupuudet pingestatud komponentidega; sisseehitatud-maandumise-lekkekaitse vähendab kaevandusmeeskondade{7}}elektriõnnetuse ohtu.

Kohanemisvõime karmide kaevanduskeskkonna tingimustega- Tugevdatud korpused taluvad tugevat tolmu, vibratsiooni, niiskust ja suuri temperatuurikõikumisi. Anti-kondensaatsoojendid, tolmu-filtri ventilatsioon ja ISO 12944 C4/C5 korrosioonivastased-katted on konfigureeritavad kõrbes, kõrgel{8}} ja märgades troopilistes kaevandustes.

Madalam{0}}elutsükli kogukulu- Kokkuhoid tuleneb minimeeritud-kohapealsest ehitustööjõust, seadmete kordus-kasutatavusest ja tehase tsentraliseeritud kvaliteedikontrollist. Kaugseire vähendab ohtlike käsitsi kontrollimiste sagedust kaugemates või maa-alustes tsoonides.

Üks{0}}allikas „võtmed kätte” kohaletoimetamine- GNEE Electric tarnib täielikult integreeritud kaevandusjõu alajaama: MV jaotusseadmed, kaevandustrafo alajaam, madalpingepaneelid, kaitse- ja abisüsteemid. Kaevanduste EPC-d väldivad keerulisi mitme-müüja koordineerimise ja seadmetevahelise-ühilduvuse riske.

• Allmaakaevandustööd- Kompaktsed rattale-monteeritud üksused, mis sobivad kaevandusvõlli puuridesse; toiteallikaks pikaseinaliste masinate, maa-aluste konveierite, puurplatvormide ja ventilatsiooniventilaatorite jaoks. Kuiv-tüüpi valu-vaigutrafod on tungivalt soovitatavad gaasiliste maa-aluste galeriide jaoks, et vältida nafta-tulekahju.
• Avage-kaevude/pinnakaevanduste saidid- Alusjaam-või kaevanduskonteineriga alajaam purustijaamade, töötlemisettevõtete, veetus-pumpade ja kaevandus-laagri toiteallika jaoks. Üksusi saab liigutada, kui avatud-kaevanduste piirid laienevad.
• Kaevanduste uurimine ja ajutised kaevanduskohad- Rapid-kasutada kaevandamise kokkupandavad alajaamad lühiajalisteks-uurimispuurimiseks ja kaevanduste pilootoperatsioonideks; üksusi saab pärast uurimise lõppemist üle viia uutesse projekti asukohtadesse.
• Kaevanduste töötlemis- ja rikastustehased- Kioski- või konteineri-stiilis kompaktsed kaevandusalajaamad, mis varustavad mineraalide-töötlemismasinaid, purustus-jahvatusahelaid ja vee-puhastusinfrastruktuuri.
• Hübriidkaevanduse mikrovõrguprojektid- Konteineralajaama kaevandamine, mis toimib võrgu-ühendussõlmena-kohapealse päikeseenergia-tuuletootmise jaoks, toetades minu-dekarboniseerimise eesmärke.
• Hädaabi ja varumiinienergia- Ooterežiimis ümberpaigutatav kompaktne kaevandusalajaam kriitilise ventilatsiooni- ja ohutuskoormuse taastamiseks primaarvõrgu rikke korral.

Iga GNEE Electric kaevandamise kompaktalajaam läbib enne tarnimist range mitmeastmelise FAT-i, et maandada kaevandamiskoha tööga seotud riske:{1}}

• Mehaaniline kontroll:Tõste-punktkoormuse test, korpuse IP-reitingu kontrollimine, katte-paksuse anti-korrosioonikontroll
• Kaevandustrafo testid:pöörete-suhte test, mähise takistus, tühi-koormuse ja koormuse-kadude mõõtmine, võimsus-sagedustaluvuspinge, osalise-tühjenemise test (tüübitestid, nagu temperatuuri-tõus ja välk-impulssitaluvus, tehakse, saadaval on tüüpiliste näidistega{ või{7}}.
• MV kõrgepinge{0}}dielektriline testimine:võimsus-sagedustaluvus, ohutu mehaaniline-blokeeringu valideerimine
• LV{0}}süsteemi funktsionaalne test:kaitselüliti väljalülituskõverad, maandus-lekkekaitse simulatsioon, mõõtmise-täpsuse kontrollimine
• Täielik-üksuse rikke-simulatsioonitsükkel:ülekoormuse,-lühise, trafo üle-temperatuuri ja suitsu-häiresignaali testimine
• Abisüsteemi{0}}valideerimine:anti-kondensatsioonikütteseade, ventilatsioon, tulekahju-tuvastus, SCADA kaug-sidesignaali simulatsioon
• Lõplik pakend:Anti-vibratsioonivastane sisemine tugi, mere-klassi kaitseümbris mere- või maismaatranspordiks-kaugetesse kaevandustesse
• Täielikud FAT-testi aruanded esitatakse kliendile minu{0}}koha ohutusauditite projektidokumentatsioonina.

Ükskõik milline stsenaarium sobib teie tegevusega, on meil tõestatud konfiguratsioon valmis. Ärge oodake-saatke oma projekti parameetrid kohe ja hankige 24 tunni jooksul kohandatud tehniline skeem ja konkurentsivõimeline pakkumine. Teie kaevandus väärib selle konkreetsete tingimuste jaoks loodud lahendust.

Küsi hinnapakkumist

Ettevõtte GNEE Electric insenerimeeskond kohandab iga kaevandavat kokkupandavat alajaama vastavalt saidi{0}}spetsiifilistele piirangutele.

1. Ohutuse kohandamine:valatud-vaigukuiv-tüüpi trafo uuendamine; aerosoolide tulekahju-summutus; ATEX direktiivi 2014/34/EL nõuetele vastav tulekindel modifikatsioon (Ex d, IEC 60079 järgi) gaasiliste maa-aluste tsoonide jaoks; täiustatud maandus-lekkekaitse seaded.
2. Šassii mehaaniline{0}}kohandamine:maa-aluste tunnelite rööbas-rattakoost; raske{1}}libisemine; kohandatud mõõtmed, mis sobivad kaevanduse šahti-puuri mõõtmete piirangutega (oluline maa-aluste projektide jaoks).
3. Kliima{0}}keskkonna kohandamine:IP65 tolmukaitse; ISO 12944 C4/C5-M soola-korrosioonikaitse udu või roostevabast-terasest kest; raske soojusisolatsioon −40 kraadi külmadele kaevandustele; kõrbe-tolmu-filtrirestid; kõrgmäestiku tugevdatud isolatsioon.
4. Nutikas{0}}jälgimise täiendus:IEC 61850 / Modbus RTU kaugseire, rikkesündmuste -salvestamine, kaameravalve mehitamata kaevanduste kaugemates asukohtades.
5. Lisalisand{0}}:mine-klassi sisemine LED-hooldusvalgustus, UPS-i varukoopia-süsteemi toite juhtimiseks, kohandatud-brändivärv ja märgistus kaevanduse-kohastandardite järgi.

KKK

K1: Mis on maa-aluse kompaktse kaevandamise alajaama maksimaalne trafo võimsus?

V: Mahutavus on piiratud minu -võlli-puuri sisemõõtmetega. Enamik maa-aluseid seadmeid on vahemikus 200 kVA–1250 kVA. Suuremate maa-aluse koormuse vajaduste jaoks saab paralleeljaotusarhitektuuris kasutusele võtta mitu eraldiseisvat kompaktset kaevandusalajaama seadet. Pinnapealse suure-koormusega kohtadel (võlli-puuripiiranguta) on üksikud üksused saadaval kuni 5000 kVA (kuiv-tüüp) või 10 000 kVA (õliga{12}}kasutatud).

2. küsimus: miks valida maa-aluse kaevandus-transformaatori alajaama jaoks kuiv-tüüpi valu-vaigutrafo?

V: See ei sisalda tuleohtlikku mineraalõli, mis kõrvaldab suure tulekahju- ja lekkeohu gaasilistes maa-alustes galeriides. See vastab rangetele maa-aluste-kaevanduste tuleohutusnõuetele{2}} (F1 leegiaeglustusklass, IEC 60076-11) ja talub kõrgeid töötemperatuure.

3. küsimus. Kas monteeritav alajaam võib töötada päikese-/tuuleenergiaga{1}}võrguväliste kaevanduste mikrovõrgusüsteemide jaoks?

V: Jah. GNEE Electric saab konfigureerida seadmed reaktiiv-võimsuse kompenseerimise, saartevastase-kaitse ja vajalike sideliidestega kaevanduse hübriid-mikrovõrguga ühendamiseks.

4. küsimus: millised dokumendid GNEE-d tekitavadElektrilinetarne minu{0}}saidi ohutuskinnituseks?

V: täielikud FAT-testi aruanded, IEC/CE-sertifikaadi dokumendid, minu -kohandatud kakskeelsed kasutusjuhendid-hooldusjuhendid, täielikud -üksuse maandus-süsteemi joonised ja komponentide jälgitavuse kirjed. Kohandatud -modifitseeritud üksuste jaoks on saadaval täiendav MSHA (30 CFR osa 18) või ATEX / IEC 60079 dokumentatsioon.

K5. Kui palju on vaja{1}}kohapealset ehitustööd pärast kaevandamise konteineralajaama tarnimist?

V: Ainult tasandatud raud{0}}betoon- või tihendatud-kruusa vundament pluss kaabel-kraavitööd. Pole vaja suuremahulist-müüritist ega ehitust.

Teie kaevandus väärib tehases-testitud, saidi-valmis kaevandamise kompaktalajaama -, saatke meile oma projekti parameetrid juba täna ja me saadame kohandatud tehnilise skeemi ja konkurentsivõimelise pakkumise 24 tunni jooksul.

Saatke meile oma projekti parameetrid

Teabe kontrollnimekiri täpse projektipäringu esitamiseks

Kohandatud paigutusjooniste, täieliku andmelehe ja ametliku tehasepakkumise saamiseks GNEE Electricu insenerimeeskonnalt24 tunni jooksul, valmistage ette järgmine minu-projekti teave:

• Elektrilised parameetrid:sissetulev MV pinge (11 kV / 22 kV / 33 kV), trafo võimsus (kVA), sekundaarne väljundpinge (0,4 kV / 0,69 kV), sagedus (50 Hz / 60 Hz)
• Saidi tüüp:pinnapealne{0}}kaevandus või allmaakaevandus. Maa all: kriitilise šahti-puuri maksimaalse laiuse/kõrguse mõõtmete piirangud
• Minu-saidi keskkond:kõrgus merepinnast, temperatuurivahemik; kõrb-tolm / ranniku-soola-udu / arktilised-külmad ilmad; tuleohtliku gaasi olemasolu (ATEX{4}}tsooni nõue)
• Trafo valiku eelistus ja nõutav võimsus (kVA):kuiv-tüüpi valu-vaik (kuni 5000 kVA) või suletud õli-sukeldumine (kuni 10 000 kVA) / kõrge-tulega-naturaalne{7}}estervedelik; kinnitage, kas MV sekundaarväljundit (3,3 / 6,6 / 10 / 11 kV) on vaja üle 2500 kVA
• Mehaaniline{0}}šassii nõue:libisemisjaam
• Funktsionaalsed nõuded:SCADA / IEC 61850 kaugseire vajadused; tuletõrje-täiendus; spetsiaalsed miini-kaitse-relee seaded
• Sertifitseerimisvajadused:CE (EU - LVD 2014/35/EU / EMC 2014/30/EU), IEC, ATEX / IEC 60079, MSHA (30 CFR, osa 18) joondus või kohaliku kaevanduse{8}}volituse dokumendid

kohaletoimetamise sihtsadam/koha asukoht,nõutav tarneaeg-ja transpordi-pakendamise piirangud
