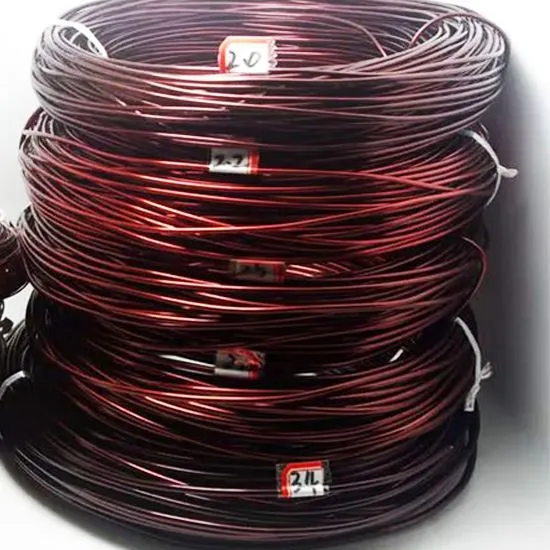

Klassi 200 polüester või polüesterimiid, mis on üle kantud polüamiidiga - imiid -emailitud ümmarguse alumiiniumtraadiga
Kas teil on küsimusi? GNEE Müügi esindajad on nüüd reaalajas vestluseks saadaval
Saada e-post:sales@gneeelectric.com
Tel:+8615824687445
Sellel traadil on polüester või polüesterimiidi primaarne kate. Ja polüamiidi - sekundaarne mantel. Selle eesmärk oli pakkuda täiustatud termilisi, mehaanilisi ja elektrilisi omadusi.
Selle dokumendiga hõlmatud nominaaljuhtide läbimõõt on järgmine:
Klass 0,250 mm kuni 3 150 mm;
Hinne 0,250 mm kuni 5000 mm.
Nominaalse juhi diameetrid on täpsustatud LEC 60317-0-3: 2008 ja IEC 60317-0-3: 2008/AMD1: 2013 punktis 4.
Enailiga ümmargune alumiiniumtraadid koos polüesteri või polüesterimiidi kattega ja kaetud polüamiidiga - imiidiga. See tähistab spetsiaalset tüüpi magnetraadi, mida kasutatakse erinevates kõrgetes - jõudlusega elektriliste ja elektrooniliste rakendustega. See materjalide kombinatsioon tagab suurepärase termilise, mehaanilise ja elektriliste omaduste, muutes selle sobivaks nõudlikus keskkonnas.
Polüester või polüesterimiidi kombinatsioon polüamiidiga - imiidkatted alumiiniumtraadil annab kõrgema - jõudluse, kulu - efektiivne. Selle suurenenud termiline stabiilsus, mehaaniline vastupidavus ja keemiline vastupidavus muudavad selle ideaalseks trafode, mootorite, generaatorite, mähiste ja muude nõudlike rakenduste jaoks.
Alusmaterjal: Alumiinium. Kerge ja paindlik. Suurepärane elektrijuhtivus. Maksumus - efektiivne võrreldes vasega.
Mähise traadi temperatuur
Klass 200 on soojusklass, mille minimaalne temperatuurindeks on 200 ja kuumašoki temperatuur vähemalt 220 kraadi.
Temperatuuri indeksile vastav temperatuur Celsiuse kraadides ei ole tingimata. Traat on soovitatav kasutada ja see sõltub paljudest teguritest, sealhulgas sellega seotud seadmete tüübist.
Lõigake - läbi: rike ei toimu 2 minuti jooksul 320 kraadi juures.
Temperatuuriindeks: LEC 60317-0-3: 2008 ja LEC 60317-0-3: 2008/AMD1: 2013 klausel 15. Minimaalne temperatuurindeks peab olema 200.
Vastupidavus külmutusagentidele: ekstraheeritava aine protsent ei tohi ületada 0,5%. Jaotuspinge nõue on 75% määratud minimaalsest väärtusest.
Spetsifikatsioonid-IEC 60317-25-2020 standard
Võrdlusstandard Polüester või polüesterimiidi nõuded, mis on kaetud polüamiidi - imiidi emailitud ümmarguse alumiiniumtraadiga, klass 200.
See osa LEC 60317 täpsustab emailitud ümarate alumiiniumist mähiste juhtmete nõuded kahe kattega. Aluskate põhineb polüester- või polüesterimiidi vaigul. Seda saab muuta, kui see säilitab algse vaigu keemilise identiteedi ja vastab kõigile määratud traadi nõuetele. Ülekattega kate põhineb polüamiidil - imiidi vaigul.
Esmane katmine: polüester või polüesterimiid.
See on laialdaselt kasutatav traadi email, millel on suurepärased termilised omadused, klass 180 või rohkem. Seda saab rakendada ühele - kattekihti ja topelt - katterakendustele.
Piisav termiline stabiilsus: need katted võivad tavaliselt taluda temperatuuri kuni 180 kraadi, muutes need sobivaks kõrgeks - temperatuurirakenduste jaoks.
Pakub head isolatsiooni ja mehaanilist tugevust. Vastupidavad lahustitele ja kemikaalidele.
Teisene kate: polüamiid - imide.
Polüamiid - imide (PAI) on tuntud oma parema termilise ja keemilise takistuse poolest. Suurepärane mehaaniline - atribuudipeetus kõrgendatud temperatuuridel.
PAI võib taluda temperatuure kuni 220 kraadi või rohkem, pikendades traadi töövahemikku. See pakub erakordset vastupidavust mitmesugustele kemikaalidele, sealhulgas lahustitele ja söövitavatele ainetele.
Vastupidavus hõõrdumisele (nominaaljuhi läbimõõt kuni 2500 mm)
Traat peab vastama tabelis 1 esitatud nõuetele.
Nominaalse juhi läbimõõtude korral tuleb võtta järgmise suurima nominaalse juhi väärtus.
| Tabel 1 - vastupidavus hõõrdumisele | ||||
| Nominaaljuhtide läbimõõt | 1. klass | 2. aste | ||
| Minimaalne keskmine jõud ebaõnnestumiseks | Iga mõõtmise nrini minimaalne jõud n | Minimaalne keskmine jõud ebaõnnestumiseks | Iga mõõtmise nrini minimaalne jõud n | |
| 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 1,800 2,000 2,240 2,500 |
1,95 2,10 2,25 2,40 2,55 2,75 2,95 3,15 3,40 3,70 3.95 4,25 4,60 5,00 5,30 5,70 6,10 |
1,65 1,75 1,90 2,05 2,20 2,35 2,50 2,70 2,90 3,10 3,35 3,60 3,90 4,20 4,50 4,80 5,15 |
3,15 3,40 3,60 3,85 4,15 4,45 4,75 5,10 5,45 5,80 6,25 6,65 7,15 7,70 8,20 8,75 9,30 |
2,65 2,85 3,05 3,25 3,50 3,75 4,05 4,30 4,60 4,90 5,25 5,45 5,85 6,50 6,95 7,40 7,90 |
Miks valida chalco 200 klassi polüester, mis on üle polüamiidi - imiidi emailitud ümmarguse alumiiniumtraadiga?
Tootmisstandard
GBT 23312.7-2009, IEC 60317-25-2020
Atesteerimine
Chalco tooted on toodetud meie osariigis - - {- kunstitehases rangete kvaliteedi- ja keskkonnajuhtimissüsteemide all, ISO sertifitseeritud.
tootmisvõime
Tootmine ja juhtimine vastavad rahvusvahelisele energiakvaliteedisüsteemile, tagades pika kasutusaja parima kvaliteedi, kõrge mehaanilise tugevuse, kõrge elektrijuhtivuse ja kõrge temperatuuri takistuse pehmendamise jõudluse.
200 klassi polüestri spetsifikatsioonid, mis on üle polüamiidi - imiidi emailitud ümmarguse alumiiniumtraadiga
| Sulami | Karastus | Tehnilised andmed | |
| Paksendama | Sisemine ID | ||
| 1060, 1070 | O | 0.25-1.6 | 150, 200, 300 |
| 0.25-5.0 | 150, 200, 300 | ||
| Paksuse tolerants | +0.02 mm /0 mm | ||
Polüamiidiga - imiidi emailitud ümara alumiiniumtraadiga ületatud 200 klassi polüester kriimustus takistus
| Dirigent nominaalne läbimõõt MM | 1 klass | 2 -klassi | ||
| Minimaalne keskmine kriimustus n | Minimaalne kriimustusjõud igas katses n | Minimaalne keskmine kriimustus N | Minimaalne kriimustusjõud igas katses n | |
| 0.4 | 1.95 | 1.65 | 3.15 | 2.65 |
| 0.45 | 2.1 | 1.75 | 3.4 | 2.85 |
| 0.5 | 2.25 | 1.9 | 3.6 | 3.05 |
| 0.56 | 2.4 | 2.05 | 3.85 | 3.25 |
| 0.63 | 2.55 | 2.2 | 4.15 | 3.5 |
| 0.71 | 2.75 | 2.35 | 4.45 | 3.75 |
| 0.8 | 2.95 | 2.5 | 4.75 | 4.05 |
| 0.9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3.7 | 3.1 | 5.8 | 4.9 |
| 1.25 | 3.95 | 3.35 | 6.25 | 5.25 |
| 1.4 | 4.25 | 3.6 | 6.65 | 5.45 |
| 1.6 | 4.6 | 3.9 | 7.15 | 5.85 |
| 1.8 | 5.00 | 4.20 | 7.7 | 6.5 |
| 2 | 5.30 | 4.50 | 8.2 | 6.95 |
| 2.24 | 5.70 | 4.80 | 8.75 | 7.4 |
| 2.5 | 6.10 | 5.15 | 9.3 | 7.9 |
| Märkus. Juhi nominaal läbimõõdu keskmise suuruse korral tuleks võtta järgmise suurema juhi nominaal läbimõõdu väärtus. | ||||
200 klassi polüestri pikendamine üle kahandatud polüamiidi - imiidi emailitud ümmarguse alumiiniumtraadiga
| Nominaalne juhi läbimõõt MM | Pikenemineminimaalne | Tõmbetugevuse miinimum | |
| Üle | Kuni kaasa arvatud | % | N⋅mm - 2 |
| – | 0,400 | 10 | 90 |
| 0,400 | 1,000 | 12 | 90 |
| 1,000 | 2,000 | 15 | 80 |
| 2,000 | 5,000 | 15 | 70 |
200 klassi polüestri jaotuspinge, mis on üle kantud polüamiidiga - imiid -emailitud ümmarguse alumiiniumtraadiga
| Nominaalne juhi läbimõõt MM | Minimaalne jaotuspinge (RMS väärtus) V | |||
| 1. klass ja klass 1b | 2. klass ja klass 2B | |||
| Toatemperatuur | Kõrgendatud temperatuur | Toatemperatuur | Kõrgendatud temperatuur | |
| 0.250 | 2100 | 2100 | 3900 | 2900 |
| 0.280 | 2200 | 2200 | 4000 | 3000 |
| 0.315 | 2200 | 2200 | 4100 | 3100 |
| 0.355 | 2300 | 2300 | 4300 | 3200 |
| 0.400 | 2300 | 2300 | 4400 | 3300 |
| 0.450 | 2300 | 2300 | 4400 | 3300 |
| 0.500 | 2400 | 2400 | 4600 | 3500 |
| 0.560 | 2500 | 2500 | 4600 | 3500 |
| 0.630 | 2600 | 2600 | 4800 | 3600 |
| 0.710 | 2600 | 2600 | 4800 | 3600 |
| 0.80o | 2600 | 2600 | 4900 | 3700 |
| 0.900 | 2700 | 2700 | 5000 | 3800 |
| 1,000 kuni 2500 -ni (kaasa arvatud) | 2700 | 2700 | 5000 | 3800 |
200 - omadused klassi polüester/polüamiid-imiid komposiit emailitud alumiiniumist ümartraadi
Kuivates ja niisketes tingimustes, suurepärane pinge purunemiskindlus;
Suurepärane pehmendav jaotus ja termiline šokitine jõudlus;
Suurepärane filmi sitkus ja kriimustuskindlus;
Anti - külmutusagens, keemiline ruipin suurepärane korrosiooni jõudlus;
Polüestri praimeriga kaetud traadil on rohkem adhesiooni ja pehmendava jaotuse jõudlus;
Polüesterimiidi praimeri emailitud traadil on suuremat vastupidavust ülekoormusele, soojuse vananemisele ja kõrge temperatuuriga külmutusagensi vahustamise jõudlusele;
Ühildub kõige immutavate värvidega.
0,8 mm 1,0mm 1,25 mm 2,0mm 2,2mm 2,5 mm 3,0 mm 3,4 mm emailitud alumiiniumist ümmargune traat
200 - klassi polüester/polüamiidi-imiidi komposiit-emailitud alumiiniumist juhtme kasutamise ettevaatusabinõud
Vees - sisaldavas tihendsüsteemi sisaldavas vees on lihtne hüdrolüüdada (mootorite ja elektriseadmete tihendamiseks olge ettevaatlik);
Ühildumatu polüvinüülkloriidi, neopreeni jms, kloori -, mis sisaldab polümeeriüühendeid, ja kokkusobivad kloriidiga - ioon -, mis sisaldab soolasid;
Alumiiniumist südamiku emailitud traadil on halb elektrijuhtivus ja see ei sobi suure võimsusega mootorite elektriliste mähiste jaoks, lühike - termini ülekoormus ja pikk - terminitoiming;
Külmutuskompressorimootoris kasutatav alumiiniumist südamiku emailitud traadi töötemperatuur ei tohiks ületada 130 kraadi;
Polüesterpõhjaga emailitud traadi külmutuskompressorimootori töötemperatuur ei tohiks ületada 130 kraadi.
200 klassi polüester/polüamiidimiidi komposiit emailitud alumiiniumist juhtme pealekandmine
Elektriülekanne:Polüester/polüamiidi imiidi komposiit emailitud alumiiniumist ümmargust traat saab kasutada elektriülekandejoonena elektrijaamadest erinevatele lõppkasutajatele. Võrreldes traditsiooniliste vaskjuhtmetega on alumiiniumist juhtmetel madalamad kulud ja kergem kaal, mis võib vähendada ülekandekadu.
Mootori tootmine:Seda komposiitne emailitud traati kasutatakse laialdaselt ka mootoritööstuses. Seda saab kasutada erinevat tüüpi mootorite, sealhulgas AC ja DC mootorite tootmiseks. Emailiga traadi isolatsioonikihil on hea isolatsiooni jõudlus ja soojustakistus, mis võib kaitsta traati kõrgel - temperatuurikeskkonnas ja pakkuda usaldusväärset elektri isolatsiooni.
Kiire tsitaat
Transformeri tootmine:Trafo tootmisel kasutatakse sageli ka polüester/polüamiidi imiidi komposiit emailitud alumiiniumist traati. Trafod on energiasüsteemi olulised komponendid, mida kasutatakse pingetasemete muutmiseks. Enailiga juhtmed mängivad trafode mähistes juhtivat ja isoleerivat rolli, võimaldades elektrienergia tõhusat ülekandumist ja muundamist.
Üldiselt kasutatakse külmutusseadmete mootorite mähiste ja kõrge - temperatuurimootorite ja kuiva - tüüpi trafode, polüester/polüamiidi imiidi komposiit -imiidi komposiit -imiid -imiidi alumiiniumist traat; Kõrge - temperatuuri elektriinstrumentide mähis; Erinevad tööstusmootorid, eriti sageli alustatud mootorid ja ülekoormatud motoorsed mähised; Elektrilise tööriista mootori mähis; Auto käivitus- ja generaatori mootori mähis. Elektrooniliste ballastide ja alaldi toiteallika mähistel on olulised rakendused elektriülekande ja mootori tootmiseks. Nende omaduste hulka kuuluvad odavad, kerged ja head elektrilised jõudlused, muutes need üheks võtmeterjaliks energiatööstuses ja elektrotehnikast.
Erinevad toote spetsifikatsioonid:
| Emailitud ümmarguse alumiiniumtraadi
Läbimõõt (mm): 0,15-5,33 Temperatuuriklass: 130,155,180,200,240 |
Emailitud tasane alumiiniumtraadi
Läbimõõt (mm): A: 1,0-10,0, B: 2,0-16 Temperatuuriklass: 130,155,180,200,240 |
| Emailitud ümmargune vasktraadist
Läbimõõt (mm): 0,1-5,0 Temperatuuri klass: 130,155,180,200,220 |
Emailitud lame vasktraadist
Läbimõõt (mm): A: 0,8-5,6, B: 2,0-16 Temperatuuriklass: 180 200,220 |
| Mitte kootud riie/ polüesterkile kaetud traat
Läbimõõt (mm): ümmargune: 1,7-8,0, tasane: A: 1-8, B: 3-25 Temperatuuri klass: 220 |
Polüimiidkilega mähitud traadi
Läbimõõt (mm): ümmargune: 1,7-8,0, tasane: A: 1,0-8, B: 3-25 Temperatuuri klass: 240 |
| Film mähitud emailitud traadist
Läbimõõt (mm): ümmargune: 1,7-5,0 A: 0,8-5,6, B: 2-16 Temperatuuri klass: 220 |
Nomexi paberiga kaetud traat
Läbimõõt (mm): ümmargune: 1,7-8,0, tasane: A: 1-10, B: 3-25 Temperatuuri klass: 220 |
| Klaaskiust kilega mähitud traat
Läbimõõt (mm): ümmargune: 1,7-6,0, tasane: A: 0,3-5,6, B: 2-16 Temperatuuri klass: 220 |
Krafti paberiga mähitud traat
Läbimõõt (mm): ümmargune: 1,7-8,0 A: 1-8, B: 3-25 Temperatuuri klass: 240 |
