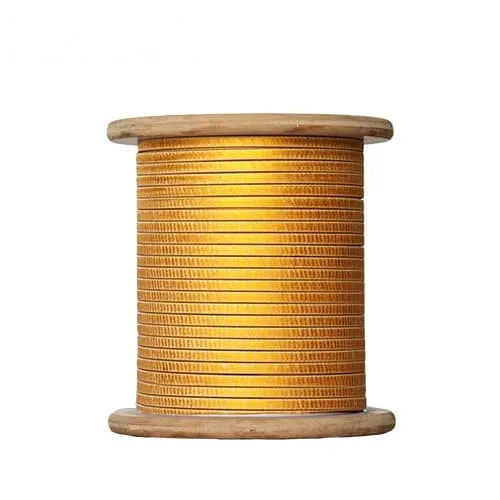

Kiudklaasiga kaetud vasktraadiga

Juht: vask;
Kuju: ümmargune ja tasane;
Läbimõõt: ümmargune: vahemikus 2,0 kuni 7,0 mm, mis tõlgib 12-1 AWG või 14-1 SWG; Retanglar: A: 1-10, B: 3-35;
Termoklass: 155C, 180C

Klaaskiust mähitud CU juhi tehnilised spetsifikatsioonid

Klaaskiust kaetud vasktraadi või klaasikiber pakitud Cu juht on teatud tüüpi elektrijuht, mis on isoleeritud kiudasklaasi kihiga. Seda tüüpi isolatsioon pakub elektriisolatsiooni ja mehaanilise tugevuse kombinatsiooni. Ja seda kasutatakse tavaliselt erinevates rakendustes, sealhulgas trafodes, mootorid ja muudes elektriseadmetes, kus on vaja elektriisolatsiooni, soojustakistuse ja mehaanilise tugevuse kombinatsiooni. Taotluse erinõuded dikteerivad isolatsioonimaterjalide ja ehituse valiku.

Kiudklaasiga kaetud vasktraadi struktuur

Klaaskiust isolatsioon: vaskjuht on kaetud klaaskihi kihiga, et tagada elektri isolatsioon. Klaaskiud, tuntud ka kui klaaskiud, on tugev ja vastupidav materjal, mis pakub häid elektrilisi isoleerivaid omadusi. See aitab vältida lühikesi vooluahelaid ja tagab elektrivoolude ohutu leviku.

Emailiga kate (valikuline): mõnel juhul võib vaskjuht olla enne klaaskiust isolatsiooni rakendamist täiendav emailiga kate. See emaili kiht pakub täiendavat kaitset keskkonnategurite eest ja aitab parandada traadi üldist vastupidavust.

Vaskjuht: traadi südamik on valmistatud vasest, mis on elektrilistes rakendustes tavaliselt kasutatav väga juhtiv metall. Vask pakub suurepärast elektrijuhtivust, muutes selle sobivaks elektriliste signaalide tõhusaks edastamiseks.

Nimi: lame klaaskiust kate elektriline alumiinium /vasktraadist
Rakendus: keskmise ja elektrimootori ja trafo mähised, mõõteriistade mähised, trafod, telekommunikatsiooniseadmed.
Juhtmaterjal: vask/alumiiniumitüüp: isoleeritud
Juhtide tüüp: tahke isolatsioon: klaaskiust, polüesterkile või polüimiidkile
Temperatuuriklass: 130, 155, 180, 200 ºC kihid: ühe-, topelt- või kohandatud
Vask- või alumiiniumist ümmarguse traadi läbimõõt: φ1.00-φ6,00mm
Lameda suurus (alumiinium): A: 0,90-6,30mm B: 2,00-25,00mm tasane suurus (vask): A: 0,80-5,60mm B: 2.00-22,00mm
Omadused: suurepärane kuumašokk, järgimine ja paindlikkus
Standard: IEC, NEMA, GB, JIS, GB/T7672, IEC60317 Sertifikaat: SGS, UL, ISO, ROHS

Klaaskiust kaetud alumiinium-/vasktraadi on vastavalt klientide nõuetele, alumiinium-/vaskjuht on ühtlaselt kaetud ühe või kahe kihiga mitte -} leelise klaaskiust, seejärel on see immutatud ühilduvasse isoleerivasse kattega, et valmistada krõbe ja aaplatevaheline seas terveks krõbedaks.

Klaasist klaasiga kaetud isoleeritud ristkülikukujulise lameda alumiiniumtraadi klaasi võib kanda kootud lindi kujul või pideva kiudaina. See on osutunud tõhusaks isolatsiooniks, pakkudes mähise kerijaid, millel on suurem termiline stabiilsus, piisavad elektrilised omadused ja hea vastupidavus hõõrdumisele pärast lakkimist. Klaas on ühendatud lakiga dielektrilise tugevuse tagamiseks, et parandada mehaanilisi omadusi.

Kiudklaasist lappitud juhid (paljad või emailitud) sobivad väga sobivad elektrimootori staatorite, generaatorite, spetsiaalsete trafode ja kõrgepinge mootorite mähisteks. Üldiselt saab seda isolatsiooni rakendada, kui on vaja kõrget mehaanilist tugevust ja kõrge isolatsiooni omadusi. Sellel on väga kõrge mehaaniline ja termiline stabiilsus.

Ekstrusiooniprotsessist pärit paljas elektriline alumiiniumtraadi on kõige ideaalsemad materjalid klaaskiust kaetud isoleeritud ruudukujulise alumiiniumtraadi tootmiseks.

Kõige tavalisem rakendus on veojõu mootorites. Sellel on väga kõrge mehaaniline ja termiline stabiilsus kas F- ja H -isolatsiooni korral, kui see on immutatud polüestri, polüestermiidi või epoksüpõhiste immutavate lakkidega. Kõrgema termilise klassi jaoks saab klaaskiudu - lappitud juhtseid immutada termilise klassi 200 silikoonipõhiste vaikudega.

Üldised tüübid:
1. Üksik klaasist kiudaine vask / alumiiniumist lametraadi
Ühekordse klaasi ja kahekordse klaasiga emailitud ümmarguse alumiiniumtraadi tasase alumiiniumtraadi mähise struktuur on põhimõtteliselt sama kui klaasist traadil, välja arvatud see, et paljas traat asendatakse emailitud traadiga. Seda tüüpi mähise traadil on "tugevdatud isolatsioon", mis on rakendatav kõrge tööpinge ja kõrge usaldusväärsuse nõuetega motoorsete elektritoodete mähiste suhtes. Näiteks saab mootori mähiste jaoks kasutada ühe klaasist emailitud ümmargust vasktraati, näiteks kaevandustes. Lakk-südamiku jaoks on 130–220 erinevat temperatuuri indekseerimist, kuid kuna sideme lakkide maksimaalne temperatuuritakistuse indeks on 180, on seda tüüpi mähise traadi temperatuuriindeks ainult 130, 155 ja 180.

2. topelt klaasist kiudaine vask / alumiiniumist lametraadist
Kahekordse klaasist hõõgniidiga kattega traadi jaoks kasutatakse tavaliselt klaasist hõõgniit ja polüester -hõõgniit, et kasteda ja katta vastav klaasist hõõgniidiga kattega traadi vastav spetsiaalne värv pidevaks mähiseks, mis tuleb kuivatada. Topeltklaasi kiud tuleb mõlemas pöörlemissuunas kaks korda katta. Seda kasutatakse üldiselt suurte elektriseadmete, näiteks trafode ja keevitusmasinate jaoks.
Kahekordsed klaasist hõõgniidid võivad katta emailitud juhtmed, nii et nii emailitud juhtmete rõhutakistuse karakteristikud kui ka klaasist kiudude soojustakistuse omadused. Topelt klaasist traadiga mähitud traat on vasktraadiga, mis on mähitud isolatsiooniks klaasitraadiga.

3. klaaskiust mähitud kilega mähitud traat
Seda tüüpi mähise traadi isolatsioonistruktuur on esmalt mähitud kilega traadile ja seejärel mähitakse ühe- või kahekordse klaasiga kiududega. See peab immutama nõutava soojusklassi kokkusobimatu isolatsioonikattega ja küpsetatakse, et moodustada klaaskiu, kile ja juhi vahel tervik. Toodet iseloomustab suhteliselt õhuke isolatsiooni paksus ja kõrge pingeväärtus. See sobib eriti kõrge - pingemootori mähiste jaoks, mille tööpinge on 6kV ning muude mootorite ja elektritoodete mähised. Selle toote temperatuuritakistuse indeks on 130, 155 ja 180/200. Pakitud polüesterkile temperatuuritakistuse indeks 130, mähitud polüesterimiidkile, mille temperatuuritakistuse indeks on 155 ja 180/200, või polüesterimiid F46 komposiitkile (viimase mähise traadi isolatsiooni painduvus on parem kui varasemad), kile paksus on tavaliselt 0,05 mm paks. Kui kasutatakse 0,02-50,03mm, saab nominaalse isolatsiooni paksusega 0,02 mm valmistada ühe klaaskiu lisamisega. Selle jaotuspinge on vähemalt 2500 V ja selle isolatsiooni jõudlus on parem kui emailitud klaasist plakeeritud vask -lamedat traadil.
Sellel tootel on pinge purunemiskindlus ja temperatuuritakistusklass 130, 155, 180 ja 200. Seda kasutatakse laialdaselt reaktorite, trafode, mootorite või muude sarnaste elektritoodete mähiste jaoks.
Polüesterkile või polüimiidkile kattub üle 30%ja kahe kihi klaaskiudude tagastamine peab olema vastas. F -klassi traat peab olema sukeldunud F -klassi isoleerivasse ja H -klassi traati tuleb kasteda H -klassi isoleervärvi
155 klassi kilega mähitud traadi (vask ja alumiinium): isolatsioonistruktuur moodustab alumise polüesterkile pluss klaaskiud ja spetsiaalne traadiga mähitud isolatsioonivärv pärast kõrget - temperatuuri küpsetamist ja kõvenemist. Võrreldes ühe traadiga mähitud traadiga, on sellel suurepärane elektriline jõudlus, suurepärane kulumiskindlus ja traadi mähitud traadi kõrge mehaaniline tugevus ning parandab toote keskkonnakaitset. Tagades samal ajal suurepärase mähise, mis moodustab kohanemisvõime, trafode, mootorite suurepärase jõudluse reaktoris ja muudes väljades.
Klass 180/200 kilega mähitud traat (vask ja alumiinium): isolatsioonistruktuur moodustab alumise polüimiidi kile pluss klaaskiud ja spetsiaalne traadiga mähitud isolatsioonivärv pärast kõrget - temperatuuri küpsetamist ja kõvenemist. Võrreldes ühe traadiga mähitud traadiga, parandab see oluliselt toote elektrilist jõudlust ja temperatuuritakistust. Samal ajal on sellel suurepärane kulutakistus ja traadiga mähitud traadi kõrge mehaaniline tugevus ning parandab toote keskkonnakaitset. Kui tagab suurepärase mähise moodustava kohanemisvõime, on see silmapaistev trafode, mootorite, reaktorite jms põldudel, kus elektri- ja temperatuuritakistuse nõuded on suured.

Klaas - kiuga kaetud traat

Test:
